千亿物联网市场爆发，晶圆工艺成核心支撑

　　当全球物联网设备总量突破 600 亿台，我国物联网芯片市场规模 2025 年将飙升至 1500 亿元，智能家居、工业互联等场景的爆发式需求，正将物联网芯片晶圆制造推向产业核心。但低功耗与高性能的矛盾、多模态集成的复杂性，让许多企业卡在 “设计到量产” 的最后一公里。苏州森晖半导体凭借全栈式晶圆工艺能力，成为破解行业困局的关键力量。

　　物联网场景对物联网芯片晶圆的要求堪称 “矛盾综合体”。工业传感器芯片需在 - 40℃至 85℃环境下稳定运行 10 年以上，功耗需控制在微瓦级;而边缘智能芯片又要集成 AI 加速核，实现 2TOPS 以上算力。某智能家居企业曾因晶圆工艺无法平衡功耗与性能，导致产品续航缩水 60%，错失市场窗口期。这背后是传统晶圆厂难以适配物联网芯片 “多品种、小批量、定制化” 的核心痛点。

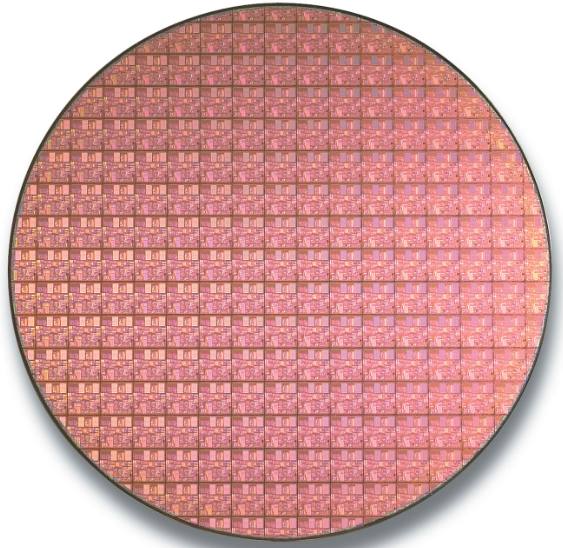

　　作为化合物半导体领军企业，森晖半导体的物联网芯片晶圆制造服务精准匹配市场需求。公司打造 4/6/8 英寸全尺寸工艺线，覆盖从成熟 40nm 到先进 5nm 的全谱系制程，既能通过特色工艺实现传感器芯片的超低功耗设计，又能以先进纳米工艺支撑边缘计算芯片的高性能需求。针对物联网芯片高集成度趋势，森晖的异构集成平台可将 BLE、Wi-Fi 6 等多模态通信模块高效整合，使晶圆面积较传统方案缩小 35%。

　　在质量与成本控制上，森晖的物联网芯片晶圆服务更具竞争力。依托 250 余台套精密设备组成的检测体系，可实时监控光刻、离子注入等关键工序，将晶圆良率稳定在 95% 以上。某工业物联网企业通过其定制化晶圆服务，不仅将河北芯片测试时间缩短 50%，还实现了 30% 的成本优化。这得益于森晖在 MOCVD 外延技术与 CMP 平坦化工艺上的深厚积累，能精准控制晶圆材料的导电性能与表面精度。

　　政策加持下，物联网产业正迎来黄金发展期，物联网芯片晶圆的工艺实力直接决定企业竞争力。苏州森晖半导体以全制程覆盖、定制化服务与成本控制能力，为物联网企业搭建 “从设计到量产” 的快速通道。当每一个智能设备都需要核心芯片驱动，森晖的物联网芯片晶圆制造服务，正成为千亿市场落地的核心引擎。
